Om produktet

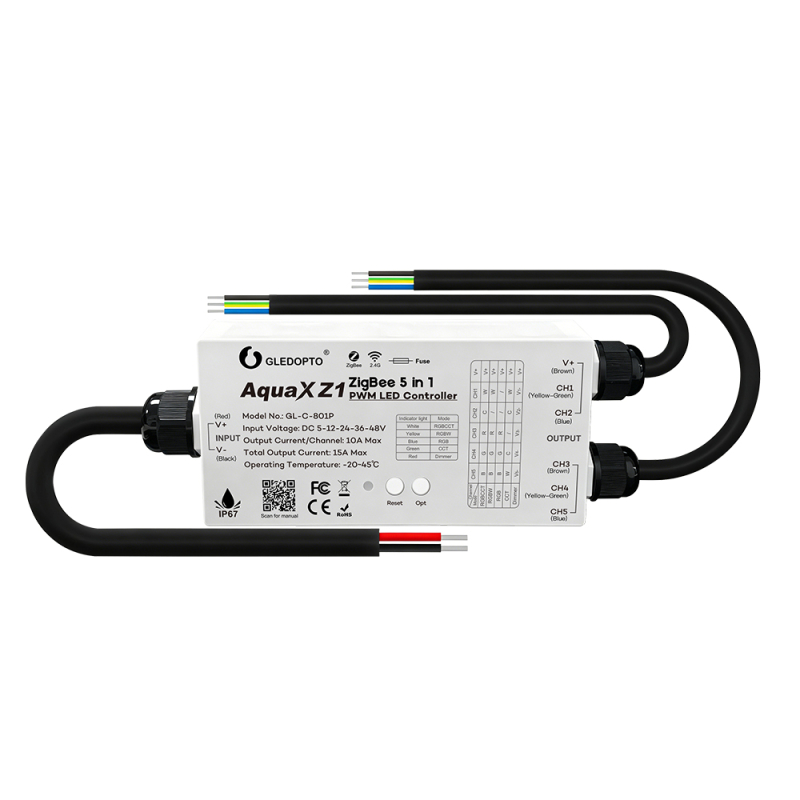

Gledopto AquaXZ1 er en alsidig 5-i-1 Udendørs IP67 ZigBee PWM LED controller til styring af lavvolt LED strips. Controlleren kan konfigureres til Single Color, CCT, RGB, RGBW eller RGB+CCT, så samme controller kan anvendes til en lang række LED-installationer. Den understøtter både ZigBee og 2,4 GHz RF-styring og er udført i et IP67-klassificeret kabinet til installationer, hvor der stilles højere krav til beskyttelse mod støv og vand.
Controlleren er velegnet til både enkle og avancerede LED strip-installationer. Den kan anvendes med alt fra almindelige ensfarvede LED strips til RGB+CCT strips med individuel styring af farver og justerbar hvid farvetemperatur.
Typiske anvendelser:
En væsentlig funktion ved AquaXZ1 er muligheden for at vælge mellem fem forskellige driftsformer. Det betyder, at controlleren kan tilpasses den LED strip, der anvendes, i stedet for at være begrænset til én bestemt type.

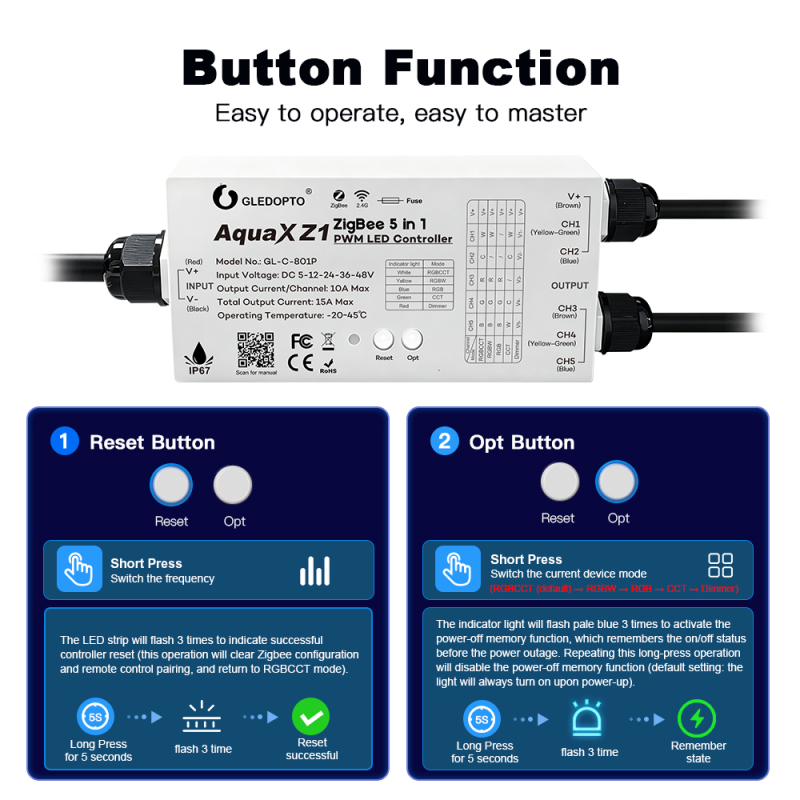

Driftsformen skiftes med et kort tryk på OPT-knappen i følgende rækkefølge:
RGB+CCT → RGBW → RGB → CCT → Dimmer
En indikator på controlleren viser den aktive funktion med forskellige farver: hvid for RGB+CCT, gul for RGBW, blå for RGB, grøn for CCT og rød for Dimmer/Single Color.
I RGB+CCT-tilstand kan controlleren anvendes med en RGB+CCT LED strip, hvor både RGB-farver og de hvide CCT-kanaler kan styres.
I RGBW-tilstand anvendes controlleren til RGBW strips med RGB-farver kombineret med en separat hvid kanal.
I RGB-tilstand anvendes tre farvekanaler til rød, grøn og blå.

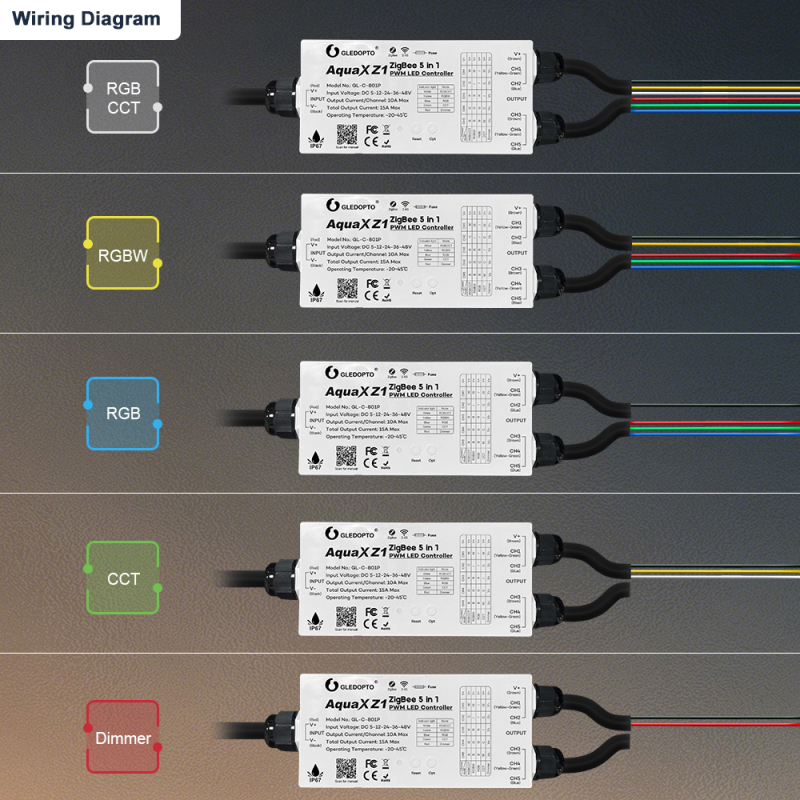

I CCT-tilstand understøttes CCT/Tunable White strips. Manualens tilslutningsdiagram viser mulighed for to CCT strips, som styres samtidigt og ikke individuelt.
I Dimmer-tilstand kan der tilsluttes op til fem ensfarvede LED strips på controllerens fem kanaler. Kanalerne styres samtidigt og kan ikke reguleres individuelt.

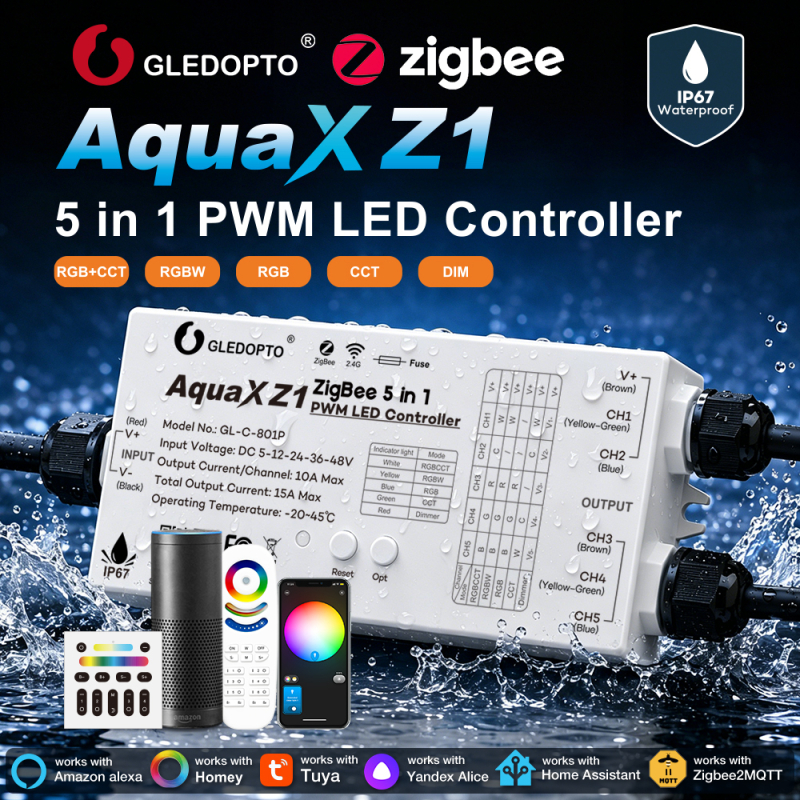

Controlleren kan forbindes til en kompatibel ZigBee-gateway, hvorefter LED-belysningen kan styres via gatewayens system og app. Producentens materiale angiver blandt andet kompatibilitet med Philips Hue, Amazon Echo Plus, Homey, Yandex Alice og Tuya Smart. Funktionaliteten kan variere afhængigt af den anvendte gateway og tredjepartsplatform.
Via et kompatibelt system kan de tilgængelige funktioner eksempelvis omfatte tænd/sluk, dæmpning, RGB-farvestyring og regulering af farvetemperatur, afhængigt af den valgte LED strip og gateway.
Ud over ZigBee understøtter AquaXZ1 direkte styring med kompatible 2,4 GHz RF-fjernbetjeninger og touchpaneler.

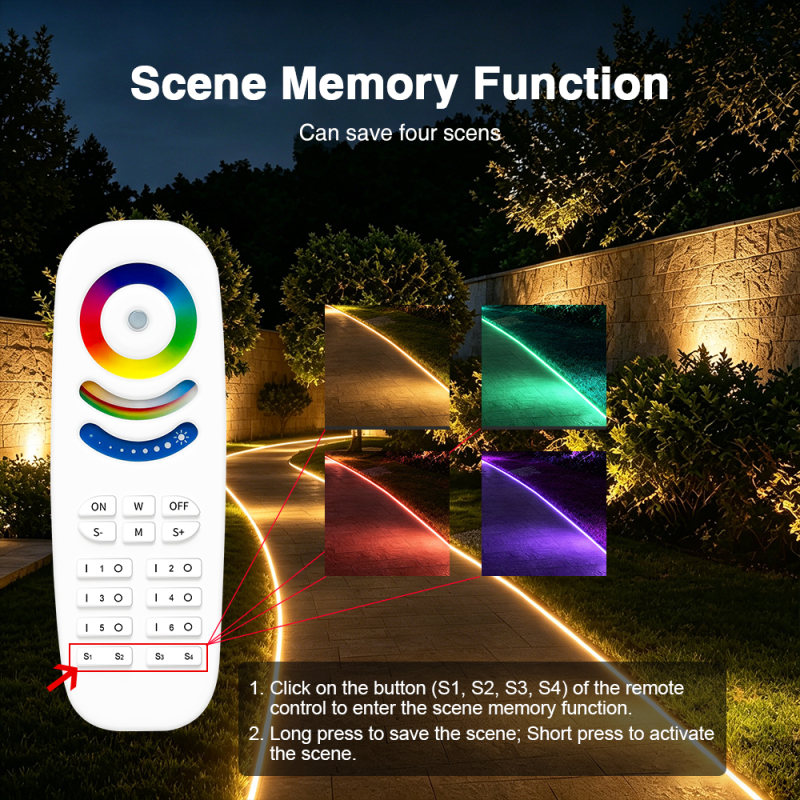

Med en kompatibel RF-fjernbetjening kan der blandt andet arbejdes med gemte lysscener. Producentens fjernbetjeningssystem understøtter fire scenehukommelser via knapperne S1-S4, hvor et langt tryk gemmer scenen, og et kort tryk aktiverer den igen.
Controlleren understøtter ZigBee TouchLink, som gør det muligt at forbinde en kompatibel ZigBee-fjernbetjening eller et touchpanel direkte med controlleren.
Ved TouchLink-parring skal afstanden mellem controlleren og fjernbetjeningen/touchpanelet ifølge producentens manual være under 10 cm. Hvis controller og fjernbetjening allerede er tilføjet samme ZigBee-netværk, kan op til 30 fjernbetjeninger forbindes til én controller via TouchLink.

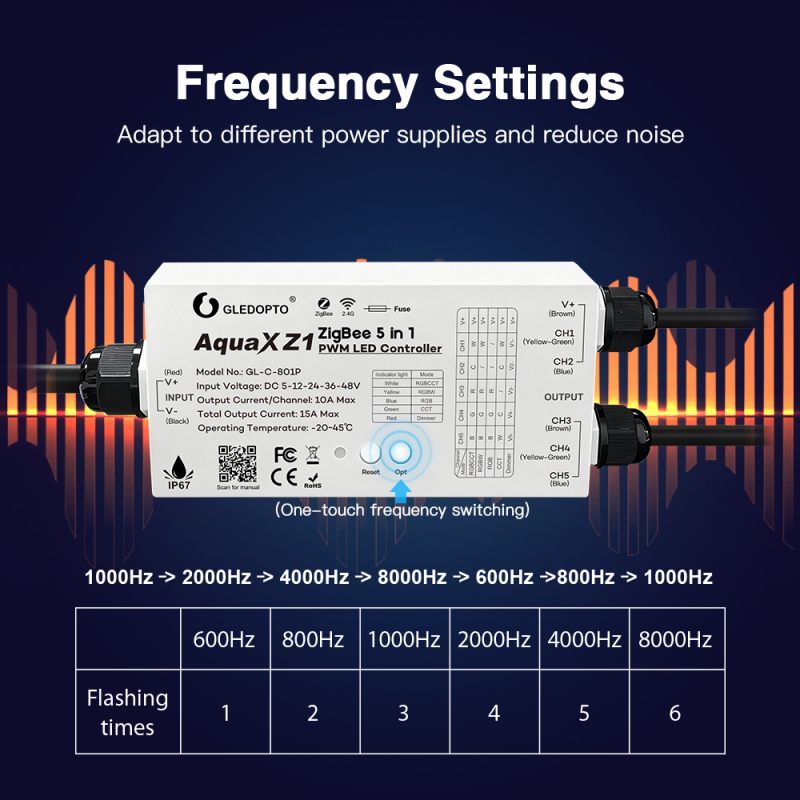

Controllerens PWM-frekvens kan tilpasses installationen. Der kan vælges mellem:
Standardindstillingen er 1000 Hz. Frekvensen skiftes med et kort tryk på Reset-knappen, hvorefter indikatoren blinker lilla et bestemt antal gange for at vise den valgte frekvens. Funktionen giver mulighed for at tilpasse PWM-styringen til den anvendte strømforsyning og LED-installation.

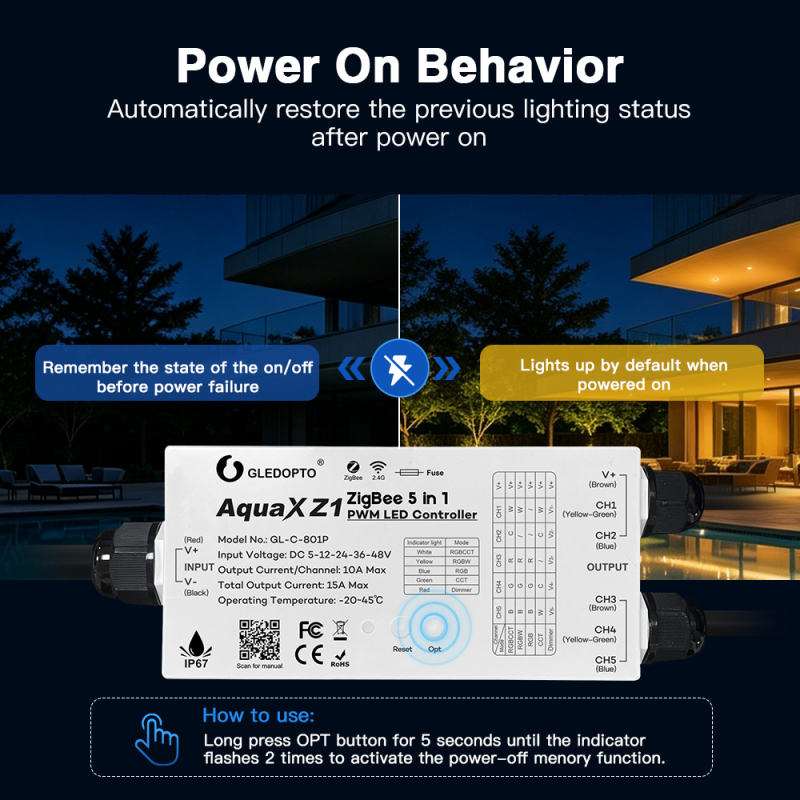

AquaXZ1 har en valgfri power-off memory-funktion. Når den aktiveres, husker controlleren, om lyset var tændt eller slukket før en strømafbrydelse.
Funktionen aktiveres ved at holde OPT-knappen inde i mere end 5 sekunder. Indikatoren blinker lyseblåt tre gange som bekræftelse. Samme fremgangsmåde deaktiverer funktionen igen.
Som standard er hukommelsesfunktionen deaktiveret, hvilket betyder, at lyset tænder ved genetablering af strømmen.

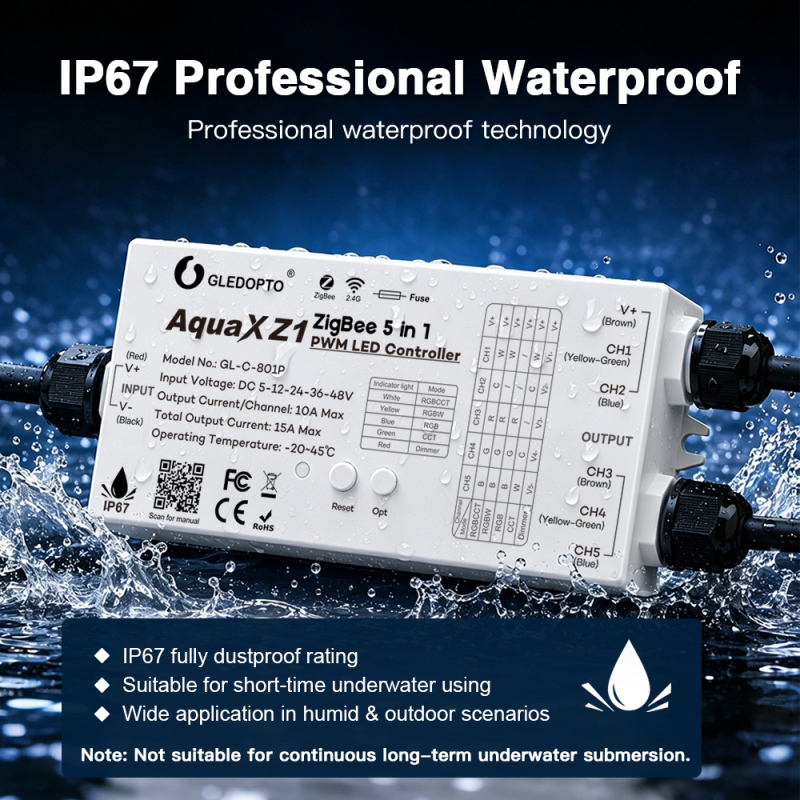

Controlleren har kapslingsklasse IP67. Det betyder, at kabinettet er støvtæt og har en høj grad af beskyttelse mod vand.
Producenten angiver controlleren til fugtige miljøer og udendørs anvendelse. IP67 er ikke beregnet til kontinuerlig eller permanent nedsænkning i vand.
Kabinettet er fremstillet i flammehæmmende PC-materiale, og kablerne føres ind og ud gennem kabelgennemføringer i controllerens kabinet.

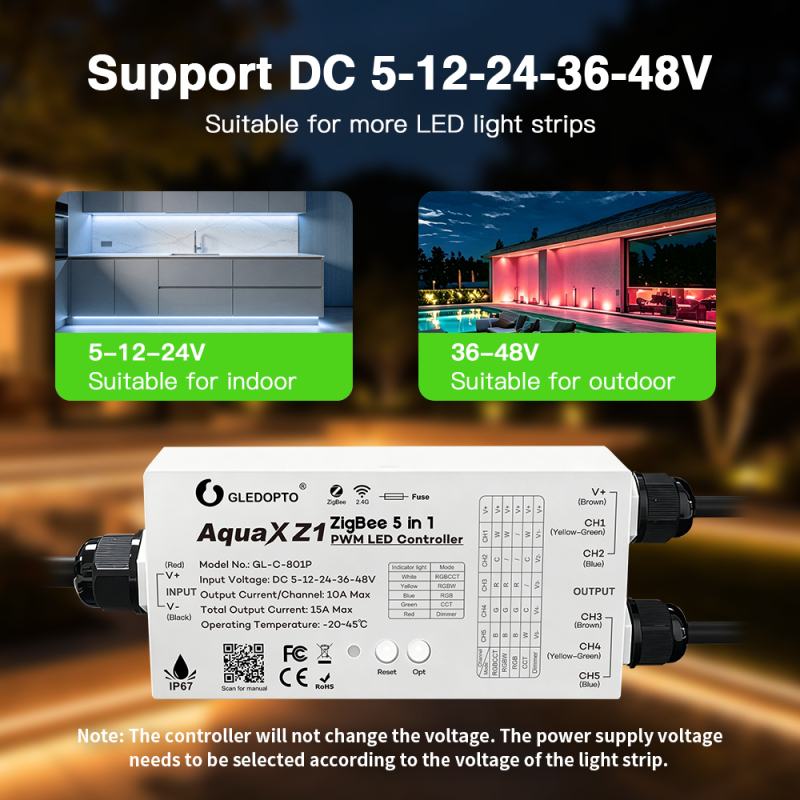

Controlleren understøtter DC 5V, 12V, 24V, 36V og 48V, men den omformer ikke spændingen. Strømforsyningen skal derfor have samme spænding som den tilsluttede LED strip.
Til en 24V LED strip skal der eksempelvis anvendes en 24V DC strømforsyning. Controlleren placeres mellem strømforsyningen og LED strippen og håndterer herefter PWM-styringen af de relevante kanaler.
Den maksimale udgangsstrøm er angivet til 10 A pr. kanal, mens den samlede belastning på tværs af alle kanaler ikke må overstige 15 A.
Det betyder, at den samlede tilladte belastning altid skal vurderes ud fra både strømforsyningens spænding, LED-strippens strømforbrug og controllerens maksimale strømgrænser.

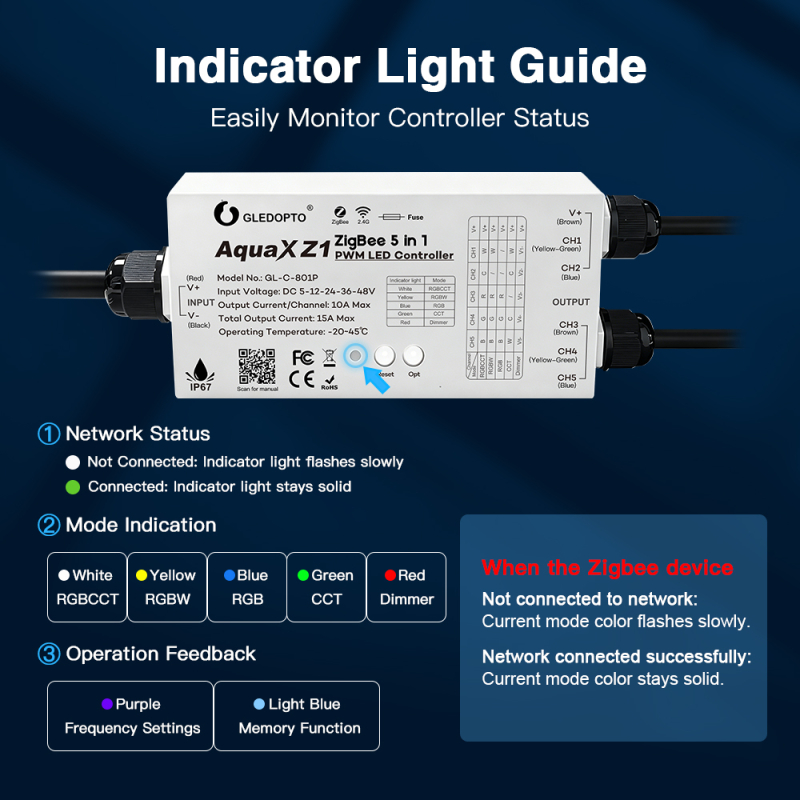

Controllerens indikatorlys gør det lettere at kontrollere både valgt driftsform og ZigBee-status.
Når controlleren ikke er forbundet til et ZigBee-netværk, blinker indikatoren langsomt i farven for den valgte driftsform. Efter korrekt netværksforbindelse lyser indikatoren konstant.
| Specifikation | Data |
|---|---|
| Producent | Gledopto |
| Serie | AquaXZ1 |
| Model | GL-C-801P |
| Produkttype | 5-i-1 PWM LED Controller |
| LED-typer | Single Color, CCT, RGB, RGBW, RGB+CCT |
| Indgangsspænding | DC 5V / 12V / 24V / 36V / 48V |
| Maks. udgangsstrøm pr. kanal | 10 A |
| Maks. samlet udgangsstrøm | 15 A |
| Protokol | ZigBee + 2,4 GHz RF |
| PWM-frekvenser | 600 / 800 / 1000 / 2000 / 4000 / 8000 Hz |
| Standard PWM-frekvens | 1000 Hz |
| Kapslingsklasse | IP67 |
| Kabinetmateriale | Flammehæmmende PC |
| Farve | Hvid |
| Driftstemperatur | -20 °C til +45 °C |
| Mål | 132 × 67 × 30 mm |
| Indgangskabel | 2 × 2,5 mm², 25 cm |
| Udgangskabel | 3 × 1,0 mm², 30 cm |
| Power-off memory | Ja, kan aktiveres/deaktiveres |
| TouchLink | Ja |
| RF-styring | 2,4 GHz |
| ZigBee-styring | Ja |
